抛丸机说明
2012-08-28 13:46:00   来源:杭州通宝机械厂   评论:0 点击:

抛丸机说明: 本履带式抛丸机适合多品种,大中批量生产工件的表面除锈或抛丸强化,清理工件必须是不怕碰撞的单重在150kg以下的铸件及热处理
抛丸机说明

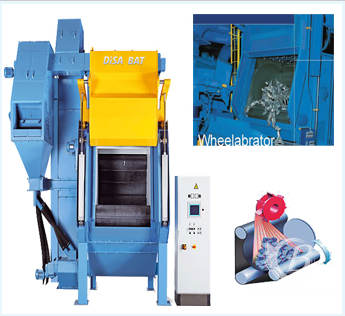

     本履带式抛丸机适合多品种,大中批量生产工件的表面除锈或抛丸强化,清理工件必须是不怕碰撞的单重在150kg以下的铸件及热处理件,该机既可单机使用, 又可配线使用. 属于铸造机械范围。自动: 将工件放入橡胶履带滚筒中,操作人员按下“运行”按钮,抛丸室门气动关闭,抛丸清理开始,履带向前运行,工件不断地进行翻滚,高效强力抛丸器将抛丸高速抛 射到正在翻滚的工件表面上,工件可完全均匀地得到清理。钢丸通过履带上的溜孔流入螺旋输送机,再将钢丸输送到斗式提升机,经斗式提升机提升到分离器,被分 离后存储待用。抛丸结束后,抛丸室门自动开启,履带反转,将工件卸出。履带式抛丸机应用范围: 压铸件、精密铸件、精密锻件等的清理、光饰。去除热处理件、铸件、锻件的表面氧化皮。弹簧的强化。紧固件除锈和前处理。 1、参照德国九十年代末的抛丸机进行国产化制造。


  抛丸机特征:

  2、采用高效直联强力抛丸器,传递效率高,抛丸量大。

  3、高效风选分离器、丸砂分离率大于99%。

  4、弹丸覆盖均匀,无抛丸死角。

  5、耐磨件使用寿命长,更换迅速。

  6、设备低噪声运行。

  7、电气采用继电器(或PLC)控制,控制柜、声光报警装置,PC采用三菱品牌,主要原器件采用西门子合资品牌操作简单、可靠。

抛丸机适用范围: 该 机是利用高速回转的叶轮将弹丸抛向履带内连续翻转的工件上,从而达到清理工件的目的。它适用于各行业中的小型铸件、锻件、冲压件、齿轮、弹簧等件的清砂、 除锈、去氧化皮和表面强化。本机是综合国内外技术,设计开发的新产品,是一种清理效率高、结构紧凑、噪声小、成套性好的清理设备。

抛丸机特点:

  1.本机采用了悬臂离心式抛丸器,具有使用寿命长和结构简单等特点。

  2.采用BE型分离器,具有良好的分离效果和较高的生产率,对提高叶片有积极的作用。

  3.采用袋式除尘器,粉尘排放浓度低于国家规定的标准,大大地改善了操作者的劳动环境。

  4.采用耐磨橡胶履带,减轻了对工件的碰撞及损伤情况,降低了机器的噪声。
   履带式抛丸机是我公司通用标准型抛丸清理设备。其是通过电机减速机的动能传递,抛丸机由托轮带动滚筒,滚筒以3r/min的速度平稳旋转,使抛丸机滚筒体 内的零件轻柔翻滚,让零件在不同的角度下,周身接受抛丸的冲击与刮削,从而不但可以去除工件表面的锈蚀、粘砂、污物等,同时,抛丸机还可以改善工件的内应 力,提高工件的表面质量,达到清理强化之目的,提高工件的抗疲劳强度。


抛丸工作方式

  工件单重 15kg;



  机器外型尺寸 2078╳2165╳1861mm;



转台式抛丸机:功能齐全、效益高、质量好、大转台为转门式结构,8组隔 板分隔出8个转台工位,每个工位有一套工装夹具,工件装入工装上插入8个小转台锥孔,自动旋转,抛丸器利用高速旋转的叶轮把弹丸打在工件上,室壳内全部用 耐磨钢板,寿命长,用于齿轮,齿轮轴,弹簧,拉杆及大批量怕碰撞工件和精密工件的清理和强化,



  转台式抛丸机用途:适用于汽车、造船、矿山、航空等行业使用。



  H型钢钢板抛丸清理机



  钢板抛丸机是一种清理 H 钢、型钢、网架、钢板的多功能钢材抛丸预处理设备。抛丸器布置形式为多角度,选用了先进的高效抛丸器,抛射出高速密集的弹丸束,打击在原始状态工件的各个 位进行立体的、全方位的清理,使工件各表面上的锈蚀层、焊渣、氧化皮及其它污物迅速脱落,获得具有一定粗糙度的光洁表面,提高了漆膜与钢材表面的附着力, 并提高工件的抗疲劳和抗腐蚀能力,改善了工件内在质量,延长其使用寿命。



钢板抛丸机结构及工作原理:



  本机主要是由清理室、室内输送辊道与进出输送辊道、抛丸器、弹丸循环系统 ( 含提升机、分离器、纵横螺旋输送器和供丸管道 ) 、吹扫机构、除尘、电气控制等功能部件组成) 。钢板抛丸机原理:为连续送料的高功能连续作业清理机,在清理过程中由电气控制的可变频调速的输送辊道将钢结构件或钢材、钢板送进清理机室体内抛射区时, 其周身各面受到来自八台不同坐标方位的抛丸器的强力密集弹丸的打击与磨擦,使其上的氧化锈层及污物迅速脱落,钢材表面就获得具有一定粗糙度的光洁表面。落 入钢材上面的弹丸与锈尘经回收螺旋输送到弹丸循环系统,在清理室外两边辊道装卸工件。清理过程中,撒落下来的丸尘混合物经室体漏斗、纵横向螺旋输送机汇集 于提升机下部,再提升到机器上部的分离器里,分离后的纯净弹丸落入分离器料斗中,供抛丸循环使用。抛丸清理中产生尘埃,由抽风管送向除尘系统,净化处理后 的净气排放到大气中;颗粒状尘埃,由抽风管送向除尘系统,净化处理后的净气排放到大气中,颗粒状尘埃被捕捉收集。

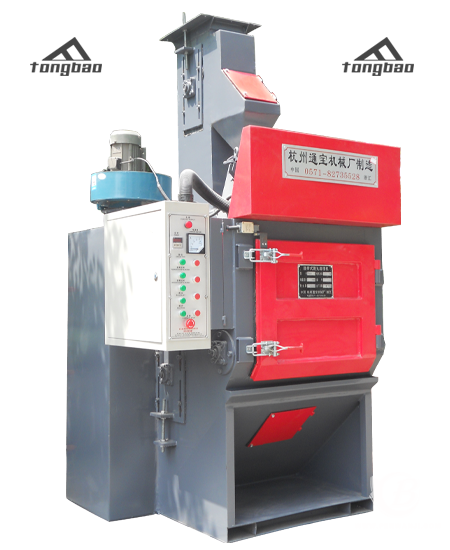

履带式抛丸机

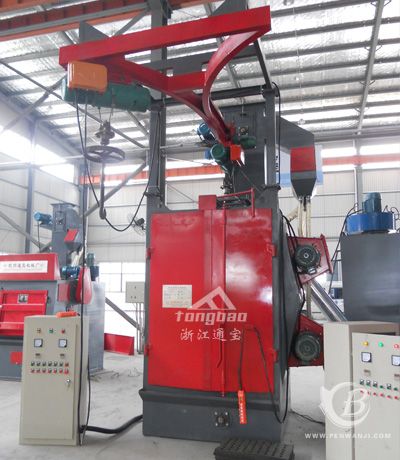

双钩吊挂式抛丸机
